1602字符液晶管脚功能

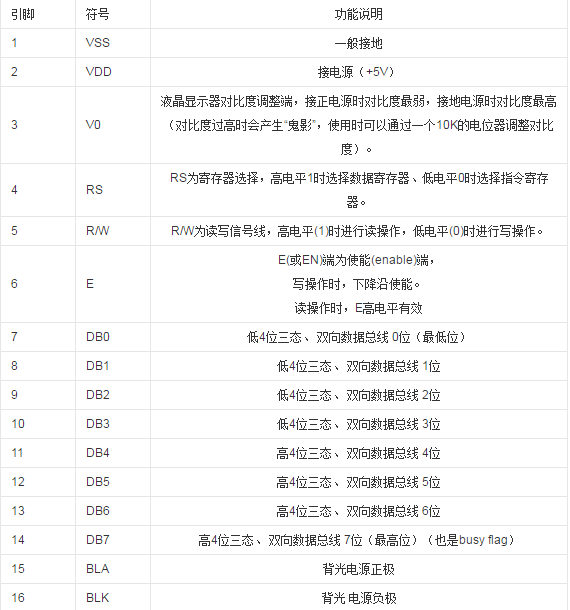

1602字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，其中：

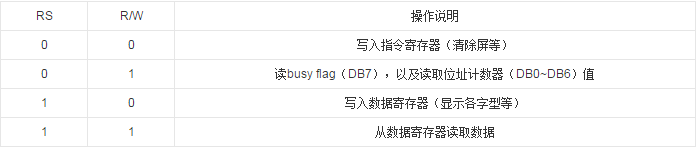

字符液晶模块寄存器选择控制表：

注：关于E=H脉冲——开始时初始化E为0，然后置E为1，再清0.
busy flag（DB7）：在此位为1时，LCD忙，将无法再处理其他的指令要求。
